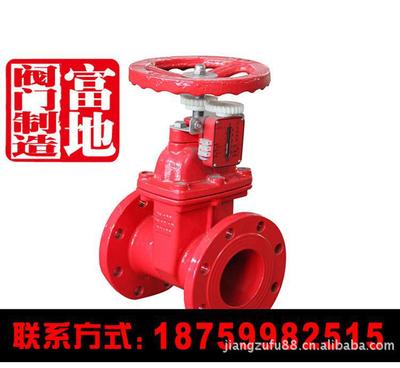

在消防给水系统中，阀门的选择至关重要，它不仅关系到系统的正常运行，更直接影响到消防安全保障的可靠性。Z45X-16 型消防信号闸阀，凭借其独特的弹性座封设计和直观的信号指示表功能，成为众多工程项目中的优选。本文将以泉州市富地阀门制造有限公司的产品为例，通过高清细节图，带您深入了解这款设备的精妙设计与卓越性能。
一、核心设计：弹性座封与信号指示
Z45X-16 消防信号闸阀的核心亮点在于其 “弹性座封” 结构。与传统闸阀的刚性密封不同，弹性座封采用优质橡胶或高分子材料作为密封阀座，与闸板（通常为球墨铸铁表面包覆橡胶）形成紧密贴合。这种设计带来了多重优势：
- 卓越的密封性能：在阀门关闭时，弹性材料能更好地补偿微小的尺寸偏差和管道应力，实现双向零泄漏密封，有效防止消防水在非紧急状态下的渗漏损失。
- 操作轻便，耐磨耐用：由于摩擦阻力小，启闭力矩大大降低，操作更为省力。弹性材料具有优良的耐磨损和耐腐蚀性，延长了阀门的使用寿命。
- 防止水锤冲击：弹性座封能有效缓冲和吸收管路中可能产生的水锤压力，保护管道系统。
另一项关键配置是 “带指示表” 的信号装置。该指示表通常以清晰的刻度盘和指针形式，直接显示阀门的 “开” 或 “关” 状态，并能输出相应的电信号（常开/常闭触点）。这个功能对于消防系统尤为重要，它能将阀门的实时状态远传到消防控制中心，实现远程监控。一旦阀门被误关闭或处于非正常状态，系统能立即发出警报，确保消防管网时刻处于备战状态，满足了现代智能消防系统的自动化管理需求。
二、细节解析：从高清图看制造工艺
通过泉州市富地阀门制造提供的高清细节图，我们可以观察到 Z45X-16 阀门的精湛工艺：
- 阀体与流道：阀体多采用优质灰铸铁或球墨铸铁，整体铸造，结构坚固。内部流道采用全通径或缩径设计（Z45X通常为缩径），流线型光滑，水流阻力小，避免杂质沉积。表面涂层（如环氧树脂喷涂）均匀，防腐性能出色。
- 阀杆与传动：阀杆通常为不锈钢材质，采用明杆结构。在细节图中，可以看到阀杆螺纹加工精细，与铜质阀杆螺母配合顺滑，确保了启闭的平稳性，并有效防止了因锈蚀造成的卡死现象。
- 信号指示装置特写：指示表外壳防护等级高（通常为IP65以上），能适应潮湿的消防泵房环境。内部微动开关动作灵敏可靠，接线端子标识清晰，便于安装和检修。
- 法兰连接端：法兰端面平整，螺栓孔位精准，密封水线清晰规整，保证了与管道法兰连接时的密封严密性。
三、应用与选型要点
Z45X-16 阀门中的“16”代表其公称压力为 PN16（即1.6MPa），适用于大多数消防给水系统的工作压力范围。它常被安装在消防水泵的出水总管、分区供水干管、高位消防水箱的出水管等关键位置，作为系统的主控阀门。
在选型和使用时需注意：
- 确认阀门的公称通径（DN）与管道匹配。
- 核实信号指示表的输出信号类型（无源干接点）与控制系统的输入要求是否兼容。
- 安装时应注意阀门指示的流向，并预留足够的操作和检修空间。
- 定期进行启闭操作和信号测试，确保其始终处于良好工作状态。
###
Z45X-16/消防信号闸阀，将可靠的弹性密封技术与直观的远程监控功能融为一体，是保障消防给水系统“常备不懈”的关键部件。泉州市富地阀门制造等专业生产商通过严谨的工艺控制和细节打磨，使得这类产品在安全性、耐用性和智能化方面表现出色。通过高清细节图的展示，我们不仅能欣赏到工业制造之美，更能深刻理解其背后所承载的安全责任与匠心精神。在构建现代化、智能化的消防安保体系时，选择这样一款设计精良、性能可靠的阀门，无疑是至关重要的明智之举。
